Fénycső cseréje LED-re: Teljes átalakítási útmutató

A rövid válasz: Igen, lecserélheti a fénycsöveket LED-ekre – és ezt meg kell tennie

A fluoreszkáló lámpáról LED-re való váltás az egyik legegyszerűbb fejlesztés, amelyet bármilyen térben elvégezhet – akár beltéren, akár kültéren. A folyamat magában foglalja a teljes lámpatest cseréjét, vagy egy kompatibilis LED-cső használatát a meglévő fluoreszkáló házban. A legtöbb háztulajdonos és létesítménykezelő berendezésenként kevesebb mint 30 perc alatt végzi el az alapátalakítást, sok esetben nincs szükség villanyszerelőre.

A LED-es világítás akár 60%-kal kevesebb energiát fogyaszt, mint a fluoreszkáló 2-4-szer tovább tart, és jobb fényminőséget produkál kevesebb villogással és hővel. Kültéri alkalmazásoknál az előnyök még hangsúlyosabbak – a kültéri LED-világítás sokkal jobban ellenáll a hőmérséklet-ingadozásoknak, az esőnek és az UV-sugárzásnak, mint a fluoreszkáló alternatívák.

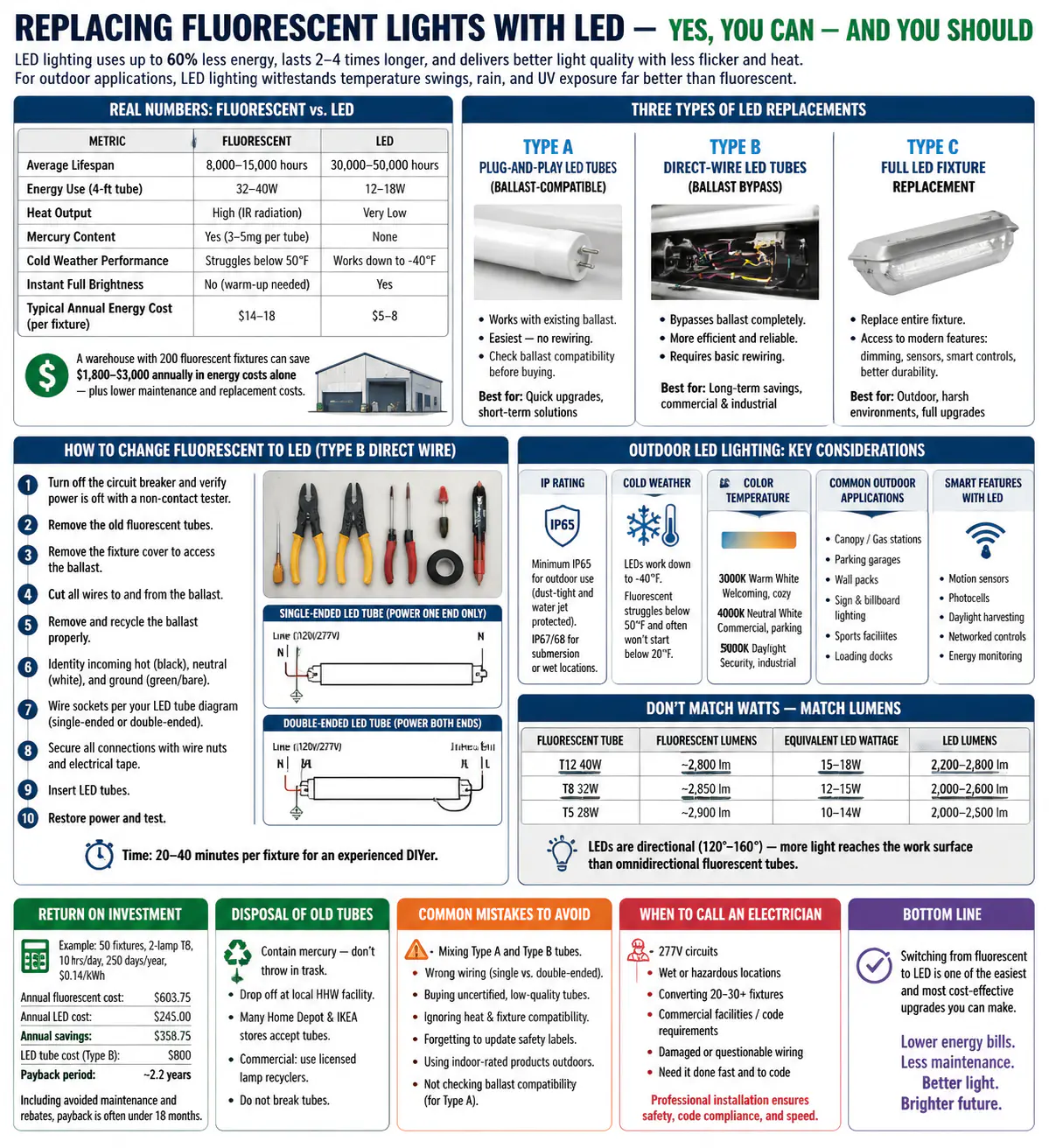

Ez az útmutató végigvezeti az átalakítási folyamat minden lépésén, kiterjed a beltéri és kültéri forgatókönyvekre, a rendelkezésre álló LED-csere típusokra, a költségmegtakarításokra és a gyakori elkerülendő hibákra.

Miért váltanak az emberek: Valós számok a LED-konverzió mögött

Mielőtt belemerülne a használati útmutatóba, segít megérteni, hogy valójában mi forog kockán. A váltás esete nem csupán elméleti – az energia- és karbantartási megtakarítások jól dokumentáltak a lakossági és kereskedelmi környezetben.

Egy 200 fénycsövet üzemeltető kereskedelmi raktár várhatóan csökkenti a világítási villanyszámláját 1800-3000 dollár évente LED-re való átalakítás után – és ez a szám nem veszi figyelembe a csökkentett karbantartási munkaerő- és csőcsere-költségeket.

Háromféle LED-csere a fluoreszkáló lámpatestekhez

Nem minden LED átalakítás egyforma. Mielőtt bármit is vásárolna, tudnia kell, hogy melyik megközelítés illik meglévő berendezéseihez és költségvetéséhez. Három fő útvonal van.

A típus: Plug-and-Play LED-csövek (előtéttel kompatibilis)

Ezeket a LED-csöveket úgy tervezték, hogy működjenek a meglévő fluoreszkáló előtéttel. Egyszerűen húzza ki a régi fénycsövet, és helyezze be az új LED-et – nincs szükség újrahuzalozásra. Ez a leggyorsabb és legegyszerűbb konverziós módszer.

A bökkenő: az előtétek idővel elhasználódnak, és ha meghibásodnak, vagy ki kell cserélni az előtétet (ami megnöveli a költségeket), vagy váltani kell B típusú csőre. Ezenkívül nem minden LED-cső kompatibilis minden előtéttel. Vásárlás előtt mindig ellenőrizze a gyártó kompatibilitási listáját.

B típus: Közvetlen vezetékes LED-csövek (előtét bypass)

Ez a módszer teljesen megkerüli az előtétet azáltal, hogy újrahuzalozza a lámpatestet, hogy közvetlenül csatlakozzon a hálózati feszültséghez (120 V vagy 277 V). Az előtétet vagy eltávolítják, vagy a helyén hagyják, de leválasztják. A B típusú csövek energiahatékonyabbak, mint az A típusúak, mivel kiküszöbölik az előtét okozta teljesítményveszteséget.

Ez az előnyben részesített hosszú távú megoldás a legtöbb kereskedelmi és ipari beállításhoz. A kezdeti beállításhoz alapvető elektromos munkára van szükség – a megszakító kikapcsolása, az előtétvezetékek eltávolítása és az aljzatvezetékek közvetlen csatlakoztatása a tápegységhez –, de ha ez megtörtént, teljesen kiküszöböli a jövőbeni előtétcsere költségeit.

C típus: Teljes lámpatest csere (LED-ready lámpatestek)

Néha a legjobb lépés az egész fluoreszkáló ház lecserélése egy új, LED-specifikus lámpatestre. Ez különösen igaz a kültéri LED-es világításra, ahol IP-besorolású házakra van szükség, amelyeket az alapoktól kezdve a LED-meghajtókhoz terveztek, nem pedig az utólag beépített fluoreszkáló házakat, amelyek esetleg nem biztosítanak megfelelő nedvesség- vagy ütésvédelmet.

A lámpatestek teljes cseréje előre többe kerül, de hozzáférést biztosít az olyan funkciókhoz, mint az integrált fényerő-szabályozás, mozgásérzékelők, intelligens vezérlések és a célzott hőkezelés – mindez meghosszabbítja a LED élettartamát és maximalizálja az energiamegtakarítást.

Lépésről lépésre: Fénycső cseréje LED-re (B típusú közvetlen vezeték)

A B típusú ballaszt bypass módszer a legtartósabb és széles körben ajánlott megközelítés. A szabványos, 4 láb hosszúságú T8 vagy T12 fluoreszkáló lámpatest esetében pontosan így kell megtenni.

Amire szüksége lesz

• B típusú LED T8 csövek (lámpanyílásonként egy)
• Drótvágók és huzalcsupaszítók
• Huzalanyák vagy kar csatlakozók
• Elektromos szalag
• Laposfejű és Phillips csavarhúzók
• Érintésmentes feszültségvizsgáló
• Létra (ha mennyezetre van szerelve)

Az átalakítási folyamat

1. Kapcsolja ki a megszakítót - soha ne dolgozzon élő lámpatesten. Használja az érintésmentes feszültségmérőt annak ellenőrzésére, hogy nincs áram a lámpatestben, mielőtt bármilyen vezetéket megérint.
2. Távolítsa el a régi fénycsöveket 90 fokkal elforgatva és kicsúsztatva a sírkő aljzataiból.
3. Távolítsa el a szerelvény fedelét vagy a diffúzor panelt, hogy hozzáférjen az előtétrekeszhez.
4. Keresse meg az előtétet – ez egy téglalap alakú doboz, általában fekete vagy szürke, és több vezeték jön ki mindkét végén.
5. Vágja le az összes, az előtéthez tartó és onnan kilépő vezetéket úgy, hogy elegendő vezetékhosszt hagyjon a szerelvény oldalán a munkához (legalább 4–6 hüvelyk).
6. Távolítsa el az előtétet a szerelvényről a rögzítőcsavarok kicsavarásával. Tegye félre a megfelelő újrahasznosításhoz – az előtétek PCB-ket tartalmazhatnak.
7. Határozza meg a bejövő meleg (fekete), nulla (fehér) és föld (zöld vagy csupasz réz) vezetékeket a mennyezeti/fali tápegységről.
8. Csatlakoztassa a forró vezetéket az egyik lámpafoglalat bemeneti oldalához a lámpatest mindkét végén. Csatlakoztassa a nullapontot a másik aljzathoz mindkét végén. A pontos bekötés attól függ, hogy a LED-cső egyvégű vagy kétvégű – mindig kövesse az adott LED-csőhöz mellékelt bekötési rajzot.
9. Rögzítse az összes csatlakozást huzalanyákkal, és csavarja be elektromos szalaggal.
10. Helyezze be az új LED-csöveket, állítsa vissza az áramellátást a megszakítónál, és tesztelje.

Teljes idő egy tapasztalt barkácsmester számára: 20-40 perc szerelésenként . Ha nagy tételt készít, a folyamat gyakorlással gyorsabbá válik.

Kültéri LED világítás : Különleges szempontok a fénycső cseréjekor

A kültéri környezet olyan változókat vezet be, amelyek beltérben nem léteznek – nedvesség, szélsőséges hőmérséklet, rovarok, UV-sugárzás és fizikai hatások. A kültéri LED-es világítást ezen szempontok figyelembevételével kell kiválasztani, és egy egyszerű csőcsere ritkán elég.

IP-besorolás: A kültéri lámpatestek legfontosabb specifikációja

Az IP (Ingress Protection) besorolás megmutatja, hogy a lámpatest mennyire ellenáll a pornak és a víznek. Kültéri LED világításhoz minimum szükséges IP65 , ami azt jelenti, hogy a lámpatest porálló és minden irányból védve van a vízsugár ellen. A nedves vagy víz alá süllyesztett környezetek (például a szökőkút világítása vagy a földalatti létesítmények) IP67 vagy IP68 szabványt igényelnek.

A kültéri használatra tervezett fluoreszkáló lámpatestek általában IP-besorolással is rendelkeznek, de sok régebbi telepítés fénycsövet használ fedett területeken, ahol csak részben védettek. Ezek cseréjekor mérlegelje, hogy a meglévő ház megfelelő védelmet nyújt-e, vagy indokolt-e a teljes szerelvénycsere.

Hideg időjárási teljesítmény

Az egyik legnyomósabb érv a kültéri LED-es világítás mellett hideg éghajlaton a hőmérsékleti teljesítmény. A fénycsövek jelentős fényáram-kibocsátást veszítenek 50 °F (10 °C) alatt, és gyakran egyáltalán nem indulnak el -7 °C alatt. Ez az oka annak, hogy a parkolóházakban, a hűtőházakban és az északi éghajlaton található fluoreszkáló kültéri világítást történelmileg lassú indítási és halványsági problémák gyötörték.

A minőségi kültéri LED világítás -40°F-ig (-40°C) megbízhatóan működik felmelegedési idő nélkül. Ez nem csekély javulás – ez egy alapvető képességbeli különbség, amely a LED-et az egyetlen praktikus választássá teszi a hideg környezetű kültéri alkalmazásokhoz.

Gyakori kültéri alkalmazások, ahol fluoreszkáló-LED-re történő frissítéseket végeznek

• Lombkorona világítás (benzinkutak, áthajtók, rakodódokkok): A fénycsöves ernyőlámpák LED-es ernyős lámpatestekre cseréje általában 50–65%-kal csökkenti az energiafelhasználást, és kiküszöböli a régebbi fluoreszkáló ernyőrendszereket sújtó gyakori újravilágítást.
• Parkolóház világítás : A garázsok fénycsöves világítása karbantartási rémálom a nedvesség és a hőmérséklet ingadozása miatt. Az IP65 vagy jobb besorolású, párazáró LED-es lámpatestek megoldják ezt a problémát, miközben biztonsági okokból jobb színvisszaadást biztosítanak.
• Külső fali csomagok : Sok régebbi kereskedelmi épületben fluoreszkáló falcsomagok találhatók. A LED-es falcsomag cserék ugyanolyan vagy jobb megvilágítást biztosítanak az energiafogyasztás töredékénél.
• Reklám- és hirdetőtábla világítás : A megvilágított táblák mögötti fénycsöveket LED-szalaglámpákra vagy LED-csöves megfelelőkre cserélik az egyenletesebb megvilágítás és a jóval alacsonyabb karbantartási gyakoriság érdekében.
• Sportolási lehetőségek és szabadtéri arénák : A sporthelyszíneken a nagy teljesítményű fluoreszkáló lámpatesteket LED-es lámpákra cserélik, amelyek jobb irányíthatóságot biztosítanak, csökkentik a fényszóródást és javítják a pálya megvilágításának egyenletességét.

A megfelelő színhőmérséklet kiválasztása a kültéri LED-világításhoz

A Kelvinben (K) mért színhőmérséklet befolyásolja a kültéri terek megjelenését és hangulatát. Kültéri LED-es világítás esetén a leggyakoribb választások a következők:

• 3000K (meleg fehér) : Jó kültéri lakóövezetekbe, éttermekbe, vendéglátásba. Barátságos, kényelmes légkört teremt.
• 4000K (semleges fehér) : Népszerű parkolóhelyeken, kereskedelmi külsőségekben és kiskereskedelmi környezetekben. Egyensúlyt teremt a láthatóság és az esztétika között.
• 5000K (nappali fény/hideg fehér) : Általános biztonsági világításban, sportlétesítményekben és ipari kültéri területeken, ahol a maximális láthatóság az elsődleges.

A legtöbb fluoreszkáló kültéri lámpa a 4100K tartományba tartozott. Cseréjükkor a színhőmérséklet párosítása vagy enyhe csökkentése (4000 K-ra) összehasonlítható vagy jobb vizuális tisztaságot biztosít, miközben csökkenti a régebbi fluoreszkáló berendezések durva, steril minőségét.

A lumenek megértése: ne csak a wattokat egyeztesse

A fluoreszkáló LED-be való átalakítás során elkövetett egyik leggyakoribb hiba az, hogy a LED cseréjét watt, nem pedig lumen alapján vásárolják. Mivel a LED-ek jelentősen hatékonyabbak, a 15 W-os LED-cső ugyanolyan vagy nagyobb fénykibocsátást képes előállítani, mint egy 32 W-os fénycső. Az egyező watt azt jelenti, hogy a tervezettnél sokkal világosabb teret kap – vagy valószínűbb, hogy túlköltekezik olyan LED-ekre, amelyekre nincs szüksége.

Használja ezt az általános ökölszabályt a 4 láb hosszúságú csövekhez:

Ne feledje, hogy a LED-ek irányított fényforrások. A fénycsövek minden irányban (360°-ban) bocsátanak ki fényt, így kibocsátásuk egy része a reflektorokról vagy a mennyezeti üregbe való visszapattanásra pazarol. A 120° és 160° közötti szögben lefelé irányító LED cső hatékonyabban juttatja fényét a munkafelületre, vagyis az alacsonyabb fényerejű LED gyakran ugyanolyan vagy jobb megvilágítást biztosít a padló vagy az asztal szintjén .

Előtét kompatibilitás: Mit kell ellenőrizni vásárlás előtt

Ha úgy döntött, hogy az A típusú plug-and-play utat választja – legalábbis első lépésként – az előtétkompatibilitás kritikus fontosságú. Nem minden elektronikus előtét működik minden LED-csővel, és nem kompatibilis kombináció használata villogást, zümmögést, a LED idő előtti meghibásodását, vagy egyszerűen nem kapcsolhatja be.

A kompatibilitás ellenőrzéséhez:

• Keresse meg az előtét márkáját és modellszámát (a lámpatest belsejében található előtétcímkére nyomtatva).
• Látogassa meg a LED-csövek gyártójának webhelyét, és nézze meg a kompatibilitási táblázatukat – a legtöbb neves márka közzéteszi ezeket.
• Ellenőrizze, hogy az előtét azonnali indítású, programozott indítású vagy tompított-e – egyes LED-csövek csak bizonyos típusú előtétekkel működnek.
• Ha az előtét 10 évesnél régebbi, akkor a megkerülése (B típus) gyakran a bölcsebb pénzügyi döntés, mivel a meghibásodott előtét cseréje önmagában 20-60 dollárba kerül.

A régebbi T12-es lámpatestekben található mágneses előtétek szinte soha nem kompatibilisek a modern LED-csövekkel, ezért ki kell őket hagyni, vagy teljesen ki kell cserélni a lámpatestet.

A befektetés megtérülésének kiszámítása

A váltás pénzügyi okai erősek, de a pontos megtérülési idő az aktuális villanydíjtól, a napi üzemóráktól és az érintett szerelvények számától függ. Így kell megoldani.

Példa forgatókönyvre: Egy iroda 50 darab kétlámpás fénycsővel, amelyek mindegyike két 32 W-os T8-csövet használ (plusz lámpatestenként kb. 5 W előtétveszteség), napi 10 órát, évi 250 napot, 0,14 USD/kWh áron.

• Jelenlegi fluoreszcens energiaköltség : 50 szerelvény × 69 W × 2500 óra × 0,14 USD = 603,75 USD/év
• LED energia költség : 50 szerelvény × 28 W × 2500 óra × 0,14 USD = 245 dollár/év
• Éves megtakarítás : ~358 USD/év csak energia
• LED cső ára : 100 cső × 8 dollár átlag = 800 dollár (B típus, barkács telepítés)
• Megtérülési időszak : ~2,2 év, utána minden megtakarítás egyenesen az alsó sorban megy

Az elkerülhető előtétcserék (7–10 évente, egyenként 25–60 dollárért) és fénycsövek cseréje (2–3 évente), és a tényleges megtérülési idő gyakran 18 hónap alatt van. Sok közszolgáltató cég engedményeket is kínál a kereskedelmi LED-frissítésekre, amelyek tovább csökkentik az előzetes költségeket – esetenként 30–50%-kal.

Régi fénycsövek ártalmatlanítása: Óvatosan kezelje

A fénycsövek higanyt – egy mérgező nehézfémet – tartalmaznak, és a legtöbb joghatóságban nem dobhatók ki a szokásos szemétbe. Minden szabványos 4 láb hosszúságú T8 cső kb 3,5-5 milligramm higanyt , ami elég egy kis víztömeg szennyezéséhez.

A megfelelő ártalmatlanítási lehetőségek a következők:

• Leadás a helyi háztartási veszélyes hulladék (HHW) gyűjtőhelyen – a legtöbb önkormányzat működteti ezeket a programokat, gyakran ingyenesen.
• A lakásfelújítással foglalkozó kiskereskedők, mint például a Home Depot és az IKEA, számos helyen elfogadják a használt fénycsöveket újrahasznosításra.
• A kereskedelmi létesítményeknek engedéllyel rendelkező lámpa-újrahasznosítóval kell működniük – az olyan szolgáltatások, mint a Veolia vagy a Clean Harbors, postai visszaküldési vagy felvételi programokat kínálnak.
• Ne törje meg a csöveket eltávolításkor vagy ártalmatlanításkor – ha egy cső eltörik, azonnal szellőztesse ki a területet, és kövesse az EPA higanykiömlött tisztítási irányelveit.

Intelligens funkciók a modern kültéri LED világítási rendszerekben

A LED-re váltás egyik alulértékelt előnye – különösen a kültéri LED-es világítás esetében – az intelligens vezérlőkhöz való hozzáférés, amelyek egyszerűen nem voltak praktikusak a fluoreszkáló technológiával. A fluoreszkáló lámpák a gyakori kapcsolás miatt gyorsan leromlanak, és nem halványulnak jól, ezért rosszul illeszkednek az érzékelő által vezérelt vagy hálózatba kapcsolt világításvezérlő rendszerekhez.

Mozgás- és foglaltságérzékelés

Az integrált PIR (passzív infravörös) vagy mikrohullámú mozgásérzékelővel ellátott kültéri LED-es lámpatestek 10-20%-ra halványodhatnak üres időszakban, és azonnal felerősödnek, ha valaki belép a területre. Parkolókban és sétányokon ez a megközelítés általában további megtakarítást jelent 30-50%-kal az alapvonal LED-es energiamegtakarításon felül .

Nappali betakarítás és fotocellák

A beépített fotocellákkal vagy DALI/0-10V tompító bemenetekkel ellátott kültéri LED-világítás képes reagálni a környezeti fényszintre, automatikusan csökkentve a teljesítményt alkonyatkor/hajnalban vagy borús napokon, amikor a természetes fény részleges megvilágítást biztosít. Ez különösen hasznos a lombkorona megvilágításához és a fedett kültéri terekhez.

Hálózati világításvezérlők

A vállalati kültéri LED világítási rendszerek – olyan gyártóktól, mint az Acuity Brands, a Signify (korábban Philips) és a Cree Lighting – olyan központi felügyeleti platformokhoz csatlakoztathatók, amelyek figyelik az energiafelhasználást, ütemezik a fényerő-szabályozási profilokat, észlelik a lámpatestek meghibásodását, és karbantartási jelentéseket készítenek. A több száz vagy több ezer kültéri berendezést kezelő nagy campusok, önkormányzatok vagy ipari létesítmények esetében ez a láthatósági szint csökkentheti a karbantartási költségeket. 25-40% évente.

Gyakori hibák, amelyeket el kell kerülni a fluoreszkáló-LED átalakítás során

Még egy egyszerű LED-átalakítás is elromolhat, ha nincs tisztában a buktatókkal. Ezek a leggyakrabban felmerülő problémák.

• Az A és B típusú csövek keverése ugyanabban a szerelvényben : Ha megkerüli az előtétet az egyik aljzatnál, de aktívan hagyja a másiknál, veszélyes bekötési állapotot hoz létre. Mindig ugyanazt a típust használja egyetlen lámpatestben.
• Nem ellenőrzi az egyvégű és a kétvégű vezetékeket : A B típusú csövek egyvégű (az áramellátás csak az egyik végéről érkezik) és kétvégű (a tápellátás mindkét végéről érkezik) konfigurációkban kaphatók. Az egyvégű cső kétvégű csőként vagy fordítva történő bekötése tűz- és áramütésveszélyt jelent.
• Olcsó, nem tanúsított LED-csövek vásárlása : Az UL-, ETL- vagy DLC-tanúsítvánnyal nem rendelkező olcsó LED-csövek villoghatnak, idő előtt meghibásodhatnak, vagy nem biztonságos elektromos körülményeket teremthetnek. Különösen kültéri LED-világítás esetén győződjön meg arról, hogy a lámpatest és a meghajtó rendelkezik megfelelő IP- és biztonsági tanúsítvánnyal.
• A lámpatest termikus környezetének figyelmen kívül hagyása : A LED élettartama nagyon érzékeny a hőre. A nagy teljesítményű LED-ek zárt lámpatestekbe történő beszerelése megfelelő hőkezelés nélkül 50 000 óráról kevesebb mint 15 000 órára csökkentheti a LED-ek élettartamát. Mindig ellenőrizze a lámpatestek kompatibilitási besorolásait.
• Elfelejtette frissíteni a biztonsági címkéket az átalakított lámpatesteken : Az előtét bypass átalakítása után a lámpatest eredeti huzalozási címkéje már nem írja le pontosan az áramkört. Kereskedelmi környezetben az átalakítás típusára és a lámpa követelményeire vonatkozó új címke hozzáadása a legjobb gyakorlat, és ezt a helyi elektromos előírások is megkövetelhetik.
• A kültéri követelmények alábecsülése : Ha beltéri besorolású LED-csövet vagy meghajtót használ kültéri alkalmazásban – még ha részben is fedett – nedvesség behatolásához, meghajtó meghibásodásához és a lámpa idő előtti elhalásához vezethet. Mindig az aktuális környezeti feltételeknek megfelelő lámpatesteket használjon.

Mikor hívjunk villanyszerelőt az átalakítás helyett?

A legtöbb A típusú átalakítás és sok B típusú átalakítás elérhető egy hozzáértő barkácsmester számára, aki kényelmesen dolgozik a háztartási vezetékekkel. Ennek ellenére vannak olyan helyzetek, amikor egy engedéllyel rendelkező villanyszerelő alkalmazása a megfelelő hívás.

• Ön 277 V-os áramkörrel dolgozik (általános kereskedelmi épületekben), nem pedig szabványos 120 V-os lakossági áramkörrel.
• A lámpatest nedves vagy veszélyes helyen van, amely védőcső-munkát vagy speciális burkolatot igényel.
• Több mint 20–30 fixture konvertálására van szükség, és a munkát gyorsan és kódolással szeretné elvégezni.
• A létesítmény kereskedelmi jellegű, és a helyi előírások engedélyköteles villanyszerelést igényelnek minden lámpatest módosításához.
• Olyan vezetékeket fedez fel, amelyek sérültnek, korrodáltnak vagy nem megfelelően vannak beszerelve a meglévő lámpatestekben.

A villanyszerelők tipikusan 50–120 dollárt fizetnek óránként, régiótól függően. Egy nagy kereskedelmi átalakításhoz sok elektromos vállalkozó lámpatestenkénti árat kínál a LED-es utólagos felszerelésekhez, amelyek a professzionális telepítést versenyképessé tehetik, ha figyelembe veszik a tömeges vásárlóerőt és sebességet.
